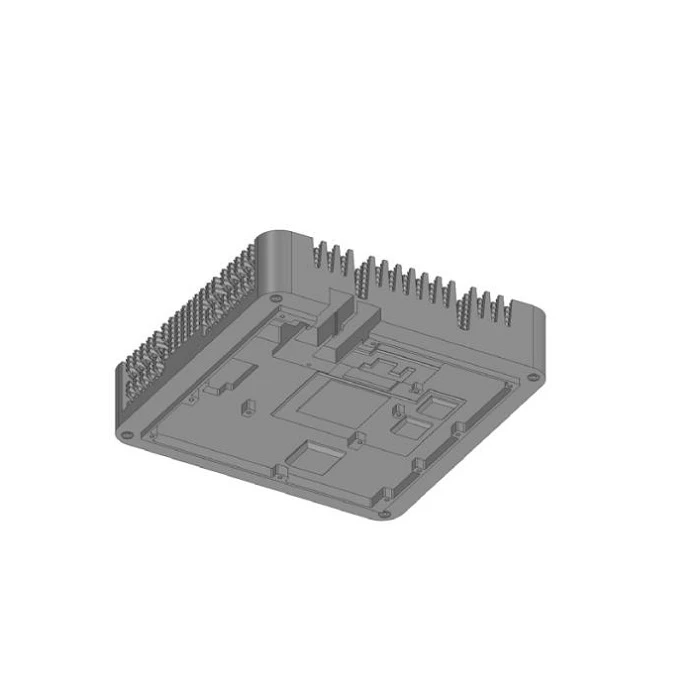

3डी प्रिंटिंग का कंघी के आकार का रेडिएटर

कोर के रूप में योगात्मक सोच के साथ, हमने ईओएस एम290 के माध्यम से निर्मित और गठित विभिन्न अनुकूलित संरचनात्मक मॉडल के थर्मल सिमुलेशन विश्लेषण के माध्यम से इष्टतम गर्मी लंपटता डिजाइन सुधार योजना का निर्धारण किया, और 5जी छोटे बेस स्टेशन हीट सिंक के लिए अभिनव रूप से एक योज्य समाधान विकसित किया। सामग्री निर्माण समाधान समस्या को प्रभावी ढंग से हल करता है कि 5G छोटे बेस स्टेशन का ताप तत्व संरचना में कॉम्पैक्ट नहीं है और इसमें कम गर्मी अपव्यय प्रदर्शन है।

कंघी रेडिएटर और पारंपरिक संरचना का तुलनात्मक विश्लेषण

उत्पाद विवरण

उत्पाद का नाम: कंघी के आकार का रेडिएटर

सामग्री: एल्यूमीनियम (AISi10Mg)

प्रक्रिया: डीएमएसएल/एसएलएम 3डी प्रिंटिंग

प्रिंटिंग मशीन: EOS M290

5जी संचार के तेजी से विकास के साथ, 5जी छोटे बेस स्टेशनों की बाजार पहुंच दर भी बढ़ रही है। हालांकि, 5G छोटे बेस स्टेशन के हीटिंग तत्वों के छोटे आकार और उच्च बिजली की खपत के कारण, और अगर लंबे समय तक जमा हुई गर्मी को समय पर नष्ट नहीं किया जाता है, तो यह संचार संकेत और इसके सेवा जीवन को गंभीरता से प्रभावित करेगा। 5G छोटा बेस स्टेशन। 5G छोटे बेस स्टेशन रेडिएटर की गर्मी लंपटता की समस्या को बेहतर ढंग से हल करने के लिए, हम मेटल 3D प्रिंटिंग तकनीक का उपयोग करते हैं

Sसमाधान

मेटल 3डी प्रिंटिंग तकनीक टोपोलॉजी ऑप्टिमाइज़ेशन और सिमुलेशन के क्षेत्र में अपने फायदे के लिए पूरी भूमिका देती है और रेडिएटर फिन्स की ऊंचाई को लगातार बढ़ाकर और टेस्ट डेटा के अनुसार कटिंग फिन्स के आकार को बदलकर गर्मी लंपटता परीक्षण करती है। अंत में, पंख की ऊंचाई 35mm है और आकार Jiugongge का 5G रेडिएटर अंतिम अनुकूलन समाधान है।

5G छोटी कोशिकाओं के लिए अनुकूलित कंघी के आकार का रेडिएटर समाधान EOS M290 SLM 3D प्रिंटिंग द्वारा बनाया गया है, जो प्रदर्शन सुनिश्चित करते हुए रेडिएटर की जटिल आंतरिक संरचना का एहसास करता है, जो उत्पाद के पोस्ट-प्रोसेसिंग समय को बहुत कम कर देता है और प्रिंटिंग लागत को बचाता है।

कंघी रेडिएटर्स को उठाना

1. रेडिएटर कंघी का प्रभावी गर्मी अपव्यय सतह क्षेत्र पारंपरिक रेडिएटर की तुलना में 1.5 गुना अधिक है, प्रभावी गर्मी अपव्यय मात्रा 0.4 गुना बढ़ जाती है, और गुणवत्ता 2000 ग्राम से नीचे की गारंटी है।

2. हीट सिंक कंघी की ऊंचाई 50 मिमी से कम है, जो समग्र रूप को प्रभावित नहीं करती है।

3. कंघी के आकार के रेडिएटर का यू-आकार का खांचा संवहन गर्मी हस्तांतरण गुणांक को प्रभावी ढंग से बढ़ाता है और गर्मी हस्तांतरण दक्षता में सुधार करता है।

एडिटिव मैन्युफैक्चरिंग टेक्नोलॉजी, विशेष रूप से हीट सिंक मैन्युफैक्चरिंग में मेटल 3डी प्रिंटिंग टेक्नोलॉजी का अनुप्रयोग, हीट सिंक डिजाइन के अनुकूलन के लिए उच्च स्तर की स्वतंत्रता लाता है। विशेष रूप से विशेष आकार, संरचनात्मक एकीकरण, पतली दीवार वाली, पतली आकार की पंख, सूक्ष्म चैनल, बहुत जटिल आकार, जाली संरचनाओं, आदि के प्रसंस्करण के लिए मॉडर्लाइजेशन और बहु-सामग्री की विकास प्रवृत्ति, 3 डी प्रिंटिंग के फायदे पारंपरिक विनिर्माण हैं तकनीक नहीं है।

हीट सिंक की 3डी प्रिंटिंग न केवल सेवा जीवन को लम्बा खींच सकती है बल्कि रेडिएटर को लंबे समय तक स्थिर रूप से संचालित करने में भी मदद करती है। यदि आपके पास यह सुविधा है, तो आप हमसे संपर्क कर सकते हैं। हम विभिन्न धातु सामग्री की 3 डी प्रिंटिंग प्रदान कर सकते हैं।

वेबसाइट:www.china-3dprinting.com | E-mail:Sales@china-3dprinting.com
