चयनात्मक लेजर सिंटरिंग (एसएलएस) 3डी प्रिंटिंग तकनीक असाधारण गुणवत्ता और उत्पादकता को सक्षम करती है, जबकि इंजेक्शन मोल्डिंग के साथ उच्च-प्रदर्शन डिजाइनों के लिए दरवाजा खोलना संभव नहीं है। एसएलएस एडिटिव मैन्युफैक्चरिंग भी इंजेक्शन मोल्डिंग टूलिंग के लंबे समय और अग्रिम निवेश को समाप्त कर देता है।

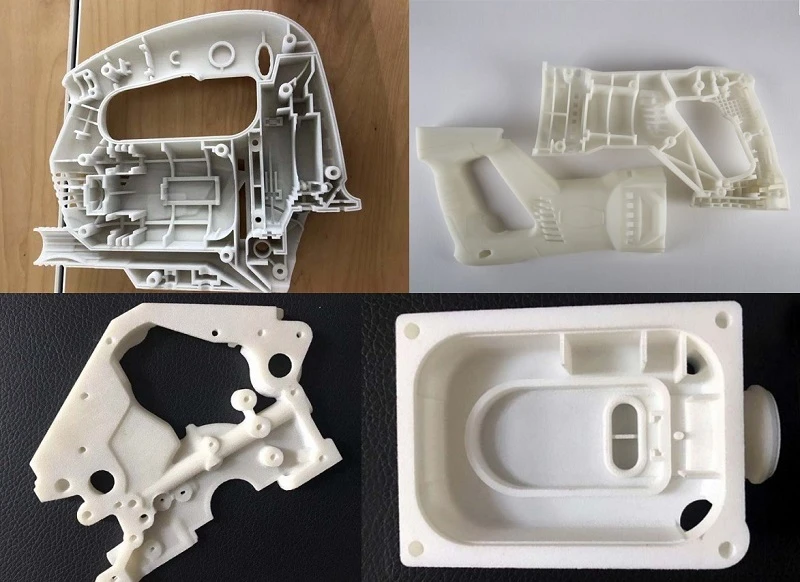

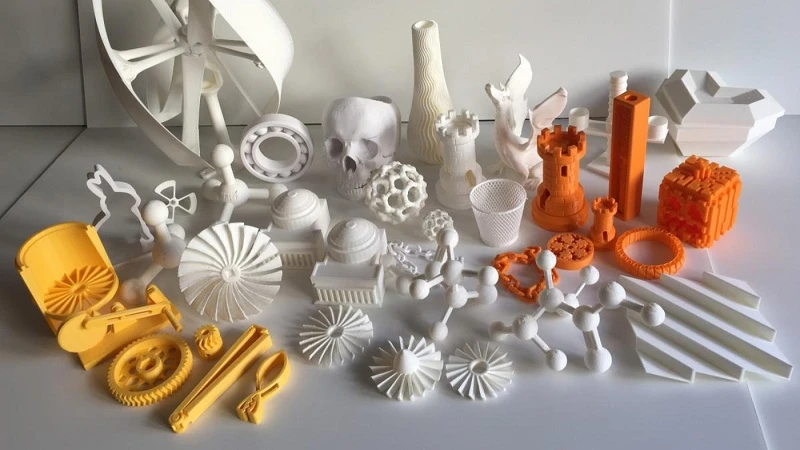

JR ने SLS 3D प्रिंटिंग का उपयोग ग्राहकों को विभिन्न प्रकार के जटिल पुर्जे प्रदान करने के लिए किया है, जैसे कि शाफ्ट, फ्रेम, जटिल पाइप, जीवित टिका, क्लिप और अन्य घटक। आइए हमारी उत्पादन प्रक्रिया का परिचय दें।
3 डी प्रिंटिगशाफ्ट
एसएलएस द्वारा निर्मित शाफ्ट के डिजाइन में घर्षण, फिट और पाउडर हटाने तीन कारक हैं। घर्षण को नियंत्रित करने के लिए स्थैतिक पक्ष (विधानसभा के "अप्रतिबंधित" पक्ष) पर 1 से 2 मिमी रेल लागू करें। गाइड रेल और एक्सल ट्यूब के बीच 0.3mm का गैप रखा जाता है। यदि गाइड रेल से दूर के क्षेत्र में 2 मिमी या उससे अधिक का अंतर है, तो पाउडर को आसानी से और पूरी तरह से संपीड़ित हवा को पाउडर हटाने वाले इनलेट में स्थिर पक्ष में उड़ाकर हटाया जा सकता है।
पाउडर को हटाते समय, शाफ्ट गुहा से पाउडर को बाहर निकालने के लिए शाफ्ट को घुमाते हुए संपीड़ित हवा को उड़ा दें। एक प्राकृतिक असर सामग्री के रूप में, नायलॉन कम लोड, कम गति वाले अनुप्रयोगों के लिए एक चिकनी, कम घर्षण तंत्र प्रदान करता है। अधिक मांग वाले अनुप्रयोगों में जहां घर्षण गर्मी उत्पन्न कर सकता है और पहनने का कारण बन सकता है, बीयरिंग डालने पर विचार किया जा सकता है।
3 डी प्रिंटिगबाधक - वायु प्रवाह प्रबंधन
बफ़ल के माध्यम से बढ़ते बिंदु को रखने के लिए, बफ़ल को एक वायुगतिकीय अश्रु आकार में बढ़ाकर कम कर देता है जहां अशांति बन सकती है। यह एयरफ्लो दक्षता में सुधार करता है और शोर को कम करता है।
पाइप के किनारे की दीवार को टूटने से बचाने के लिए हमेशा धीरे-धीरे गोल कोनों के साथ बाफ़ल डिज़ाइन करें, खासकर अगर घटक का उपयोग दबाव और/या तापमान-चक्र वाले वातावरण में किया जा रहा हो।
3 डी प्रिंटिगअंतर्निहितBकान की बाली

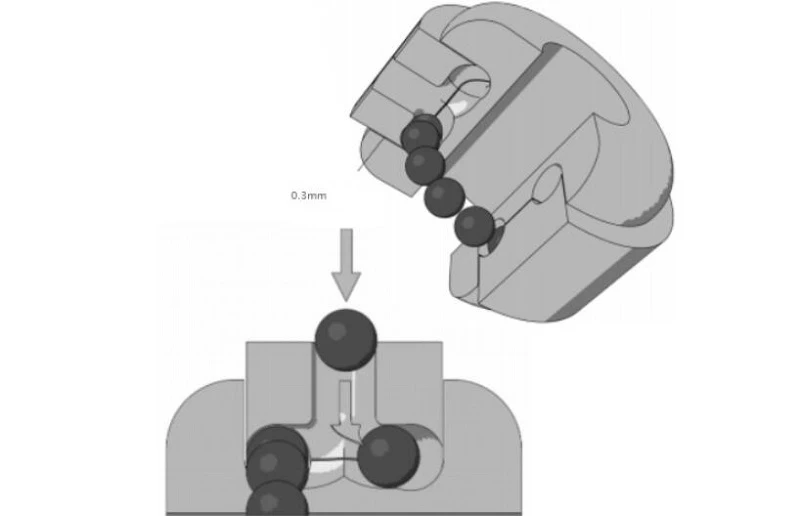

इस उदाहरण में, हम एक खांचे में एक सिरेमिक बॉल बेयरिंग के प्लेसमेंट का वर्णन करते हैं (CAD को चेहरों A और B के बीच एक कुंडलाकार गुहा के रूप में बनाया गया है)। इसे एक एकीकृत हाइब्रिड हिंज तंत्र के रूप में सोचें।
नायलॉन स्वाभाविक रूप से अच्छा कम घर्षण भार वहन करने वाला पदार्थ है। हालांकि, उन अनुप्रयोगों में जहां आप लंबे समय तक दोहराए जाने वाले चक्र भार की अपेक्षा करते हैं, पहले से मौजूद सीएडी-मॉडल बॉल बेयरिंग को सिरेमिक बॉल बेयरिंग (मैनहोल के माध्यम से घुड़सवार) के साथ बदलकर एक बहुत ही टिकाऊ, चिकनी तंत्र प्राप्त कर सकते हैं।
एक बार जब सभी बीयरिंग खांचे में हों, तो खांचे को सील करने के लिए एक पिन सुरक्षित किया जा सकता है।
3 डी प्रिंटिगधौंकनी

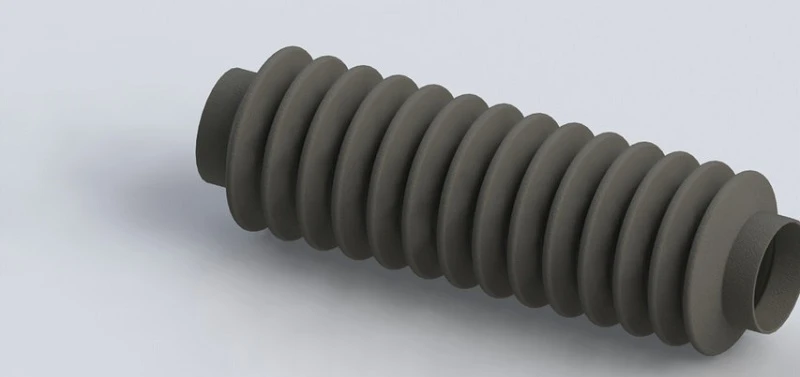

एसएलएस तकनीक का उपयोग कार्यात्मक "धौंकनी" के निर्माण के लिए किया जा सकता है, जब एप्लिकेशन की असेंबली या ज्वाइनिंग ऑपरेशंस को कुछ हद तक लचीलेपन की आवश्यकता होती है। ध्यान दें, हालांकि, नायलॉन उन अनुप्रयोगों में अच्छा प्रदर्शन नहीं करता है जिन्हें बार-बार साइकिल चलाने की आवश्यकता होती है, जैसे तंत्र में तार और नली के जूते। इसलिए, नायलॉन को केवल चक्रीय झुकने की बहुत कम आवृत्ति वाले अनुप्रयोगों में धौंकनी के लिए माना जाना चाहिए।
परिपत्र धौंकनी सबसे अच्छा काम करती है जब तनन तनाव बिंदु समान रूप से क्रॉस-सेक्शन में वितरित किए जाते हैं। गोल खंड से नीचे वर्ग में संक्रमण करते समय, गोल खंड से नीचे की ओर कोई भी आंदोलन तनाव पैदा करेगा। इस मामले में, एक अलग दृष्टिकोण लेना पड़ सकता है: "डियरडॉर्फ धौंकनी" के लिए एक समान संरचना का उपयोग करना, जो अनिवार्य रूप से वैकल्पिक क्रॉस-कनेक्टेड आयतों की एक श्रृंखला है। ध्यान दें कि कोनों की छोटी त्रिज्या के कारण, यह ज्यामिति तनाव सांद्रता के प्रति अधिक संवेदनशील होती है और इसलिए जब लूप पर जोर दिया जाता है तो फ्रैक्चर होने का खतरा होता है।
3डी प्रिंटिंग जीचन्द्र उपत्यका

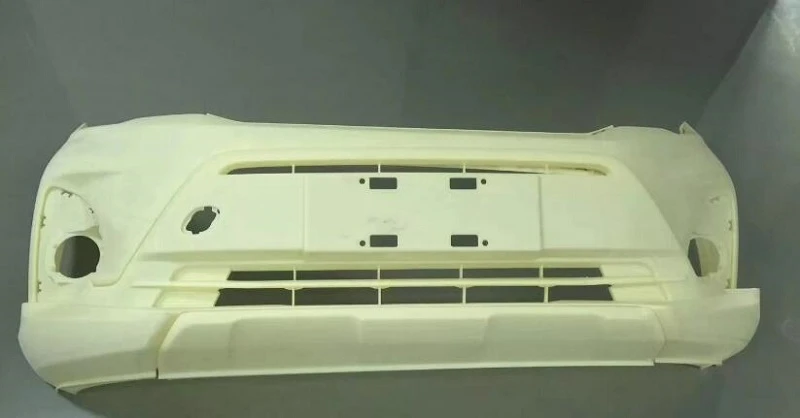

हेक्सागोन विशेष रूप से एसएलएस तकनीक के लिए अनुकूलित हैं, न केवल इसलिए कि वे मूल रूप से तनाव और सेल दक्षता का प्रबंधन करते हैं, बल्कि इसलिए भी कि हेक्सागोन का सटीक रूप से प्रतिनिधित्व करने के लिए बहुत कम त्रिकोण (12) की आवश्यकता होती है। यदि ग्रिड छेद बनाने के लिए मंडलियों का उपयोग किया जाता है, तो फ़ाइल आकार में महत्वपूर्ण वृद्धि की अपेक्षा करें।
जबकि अंतिम भाग का वजन एक ठोस गैर-मेष भाग के सापेक्ष कम किया जा सकता है, सफाई का समय और सिस्टम का ड्राइंग समय बढ़ जाता है क्योंकि लेजर अब कई पार-अनुभागीय सुविधाओं में समोच्च और भर रहा है।
खोखले भागों की तरह, अप्रयुक्त पाउडर की मात्रा पुनर्चक्रण के लिए अतिरिक्त सामग्री के लिए बहुत प्रासंगिक नहीं है। यह घटकों के थर्मल जोखिम की निकटता के कारण है। वास्तव में, अतिरिक्त ड्राइंग समय की आवश्यकता के कारण जाली भागों का निर्माण ठोस भागों की तुलना में अधिक महंगा होता है।
SLS 3D प्रिंटिंग कोई भी जटिल भाग प्रदान कर सकती है, और JR के पास एक पेशेवर इंजीनियरिंग टीम है जो आपको बेहतर डिज़ाइन समाधान प्रदान कर सकती है। हम प्लास्टिक और धातु 3डी प्रिंटिंग सेवाएं प्रदान कर सकते हैं, अगर आपको 3डी प्रिंटिंग की जरूरत है, तो कृपया बेझिझक हमसे संपर्क करें।
