3 डी प्रिंटिंग माइक्रोचैनल रेडिएटर, एक पंख वाले माइक्रोचैनल शटल रेडिएटर को डिज़ाइन किया गया है, जो अतीत में कम गर्मी अपव्यय दक्षता, खराब सीलिंग और विश्वसनीयता की समस्याओं को हल करता है। 3 डी बैच प्रिंटिंग के आधार पर माइक्रोचैनल कोल्ड प्लेट, रेडिएटर और डिवाइस को डिज़ाइन किया गया है, जिसे गर्मी स्रोतों की एक बड़ी श्रृंखला और गर्मी स्रोतों के असमान वितरण की गर्मी अपव्यय आवश्यकताओं पर लागू किया जा सकता है। प्रवाह चैनलों के साथ एक पिरामिड माइक्रो-ट्रस सैंडविच प्लेट रेडिएटर भी डिज़ाइन किया गया है, जो रेडिएटर की गर्मी अपव्यय दक्षता में सुधार करता है, साथ ही साथ असर क्षमता, दोष प्रतिरोध और प्रभाव संरक्षण क्षमता में सुधार करता है।
बायोनिक्स के अनुप्रयोग

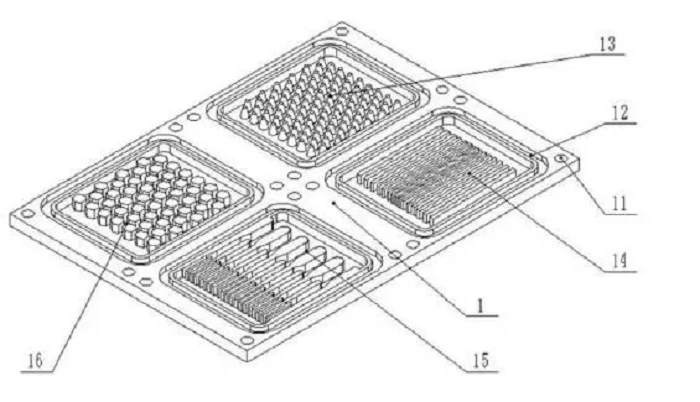

आम गर्मी स्रोतों और बिखरे हुए गर्मी स्रोतों के गर्मी अपव्यय के लिए आवश्यकताओं को पूरा करने के लिए, चीन के इलेक्ट्रॉनिक विज्ञान और प्रौद्योगिकी विश्वविद्यालय ने चार प्रकार की चैनल संरचनाओं का प्रस्ताव दिया, ताकि विभिन्न चैनल संरचनाओं का उपयोग विभिन्न गर्मी अपव्यय आवश्यकताओं के अनुसार संयोजन में किया जा सके। प्लेट बॉडी पर माइक्रोचैनल असेंबली की चैनल संरचना एक या अधिक तरंग-दीवार प्रवाह चैनल मॉडल, भग्न मॉडल, सुई-छिद्रित मॉडल और मधुकोश के आकार के मॉडल को गोद लेती है।
तरंग-दीवार प्रवाह चैनल मॉडल में तरंग-आकार के क्रॉस-सेक्शन के साथ तरंग-दीवार प्लेटों के कई समूह शामिल हैं। तरंग-दीवार प्लेटों के कई समूहों को माइक्रोचैनल घटकों की लंबाई या चौड़ाई की दिशा के साथ समान रूप से वितरित किया जाता है, और तरंग-दीवार प्लेटों के आसन्न दो समूहों के बीच, तरंग-दीवार प्लेटें मॉडल की आंतरिक दीवार के बीच एक गर्मी विनिमय चैनल का गठन किया जाता है;
भग्न मॉडल में एक सरणी में समान रूप से वितरित फ्रस्टम के कई समूह शामिल हैं, और गर्मी विनिमय चैनलफ्रस्टम के आसन्न दो समूहों के बीच और फ्रस्टम्स और मॉडल की आंतरिक दीवार के बीच बनते हैं;
एक्यूपंक्चर के आकार के मॉडल में माइक्रोचैनल असेंबली की लंबाई या चौड़ाई के साथ समान रूप से वितरित बड़ी सुइयों के समूहों की बहुलता शामिल है, मध्यम सुइयों को बड़ी सुइयों के आसन्न दो समूहों के छोटे व्यास वर्गों के बीच व्यवस्थित किया जाता है, और मध्यम सुई का छोटा व्यास अनुभाग और बड़ी सुई के छोटे व्यास अनुभाग की व्यवस्था की जाती है। छोटी सुइयों को दो आसन्न सुइयों के बीच व्यवस्थित किया जाता है, और गर्मी विनिमय चैनल दो आसन्न सुइयों के बीच, बड़ी सुई और मध्य सुई के बीच, मध्य सुई और छोटी सुई के बीच, और बड़ी सुई, मध्य सुई और छोटी सुई और मॉडल की आंतरिक दीवार के बीच बनते हैं;
हनीकॉम्ब मॉडल में नियमित हेक्सागोनल क्रॉस-सेक्शन के साथ हेक्सागोनल प्रिज्म के कई समूह शामिल हैं, और हेक्सागोनल प्रिज्म के कई समूहों को एक सरणी में मॉडल की आंतरिक दीवार में समान रूप से वितरित किया जाता है, और विनिमय दो आसन्न हेक्सागोनल प्रिज्म के बीच बनता है, हेक्सागोनल प्रिज्म और मॉडल की आंतरिक दीवार के बीच। गर्म गलियारा।
3 डी प्रिंटिंग द्वारा प्लेट बॉडी के पीछे एक छिड़काव छेद खोला जा सकता है, और रेडिएटर की गर्मी अपव्यय दक्षता को छिड़काव छेद में एक उच्च तापीय चालकता सामग्री को बढ़ाकर सुधार किया जा सकता है। विभिन्न चैनल संरचनाओं का उपयोग विभिन्न गर्मी अपव्यय आवश्यकताओं के अनुसार संयोजन में भी किया जा सकता है, उदाहरण के लिए, एक तरंग-दीवार प्रवाह चैनल मॉडल, एक भग्न मॉडल, एक सुई-छिद्रित मॉडल और एक मधुकोश के आकार का मॉडल।
एकवास्तुकला का विभाजन
डिजाइनर 3 डी प्रिंटिंग माइक्रोचैनल्स के आवेदन क्षेत्र में वास्तुशिल्प ज्ञान लागू करता है।
एयरोस्पेस प्रौद्योगिकी के तेजी से विकास के साथ, अद्वितीय यांत्रिक वातावरण और विमान की प्रदर्शन आवश्यकताओं ने सामग्री और संरचनात्मक डिजाइन के लिए नई आवश्यकताओं को आगे बढ़ाया है: संरचना का हल्का और बहु-कार्यात्मक एकीकरण। पारंपरिक डिजाइन योजना आमतौर पर संरचनात्मक प्रणाली और कार्यात्मक प्रणाली को अलग-अलग मानती है, अर्थात, कुछ सामग्रियों का उपयोग यांत्रिक गुणों की आवश्यकताओं को पूरा करने के लिए किया जाता है जैसे कि संरचना की ताकत और कठोरता, और सामग्री के दूसरे हिस्से का उपयोग गर्मी इन्सुलेशन, कंपन अलगाव या इलेक्ट्रॉनिक परिरक्षण की आवश्यकताओं को पूरा करने के लिए किया जाता है। यह कनेक्टर से संबंधित इलेक्ट्रॉनिक उपकरण या परजीवी द्रव्यमान से संबंधित चेसिस, केबल, पैकेजिंग आदि जैसे संरचनात्मक समर्थन की एक बड़ी मात्रा उत्पन्न करेगा, जो विमान डिजाइन के समग्र वजन कारक में काफी सुधार करता है। यदि आप इस भाग के वजन और मात्रा को कम करना चाहते हैं, तो आपको लोड-असर घटकों के बहु-कार्यात्मक एकीकृत डिजाइन पर भरोसा करने की आवश्यकता है।
शोधकर्ताओं द्वारा लागू माइक्रो-ट्रस यूनिट सेल दो पिरामिड के आकार की जाली कोशिकाओं के शीर्ष को जोड़कर बनाई गई है। पिरामिड के आकार की जाली कोशिका एक पिरामिड के आकार की संरचना है जो परिपत्र क्रॉस-सेक्शन के साथ चार छड़ों से बना है। माइक्रो-ट्रस यूनिट कोशिकाएं छड़ से जुड़ी होती हैं।
संस्थान के शोधकर्ताओं ने प्रवाह चैनलों के साथ एक पिरामिड माइक्रो-ट्रस सैंडविच पैनल संरचना विकसित की है जो लोड-असर और थर्मल सुरक्षा को एकीकृत करती है। लोड ले जाने की क्षमता, दोष प्रतिरोध, और रेडिएटर के प्रभाव प्रतिरोध में सुधार हुआ है। प्रवाह चैनल को गर्मी लंपटता प्रभाव को और बेहतर बनाने के लिए गर्मी स्रोत के पास व्यवस्थित किया जाता है। शीतलक की प्रवाह दर को समायोजित करके, निचले पैनल के तापमान को एक उपयुक्त सीमा के भीतर प्रभावी ढंग से नियंत्रित किया जा सकता है, जो संरचना के समग्र वजन को कम करने के लिए सीलिंग को नियंत्रित करने और तरल पदार्थ की मात्रा को कम करने के लिए अधिक अनुकूल है। गुणांक, जिसे प्रत्येक अनुभाग को आकार देकर इष्टतम प्रदर्शन के लिए समायोजित किया जा सकता है।
